Контур-3
Система ЧПУ Контур 3 была разработана в 1988-1990 гг. Устройство должно было заменить систему 2С42-65. На текущий момент известно всего об одной сохранившейся стойке, которая находится в компьютерном музее retro-computer.ru. Вся информация, размещенная в данном разделе получена путем анализа компонентов стойки. Официальная документация отсутствует. Возможны неточности.

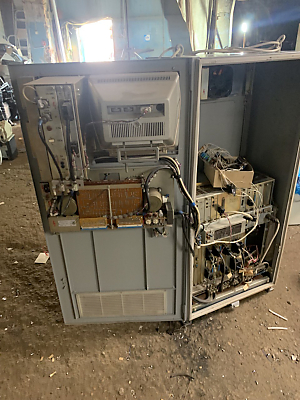

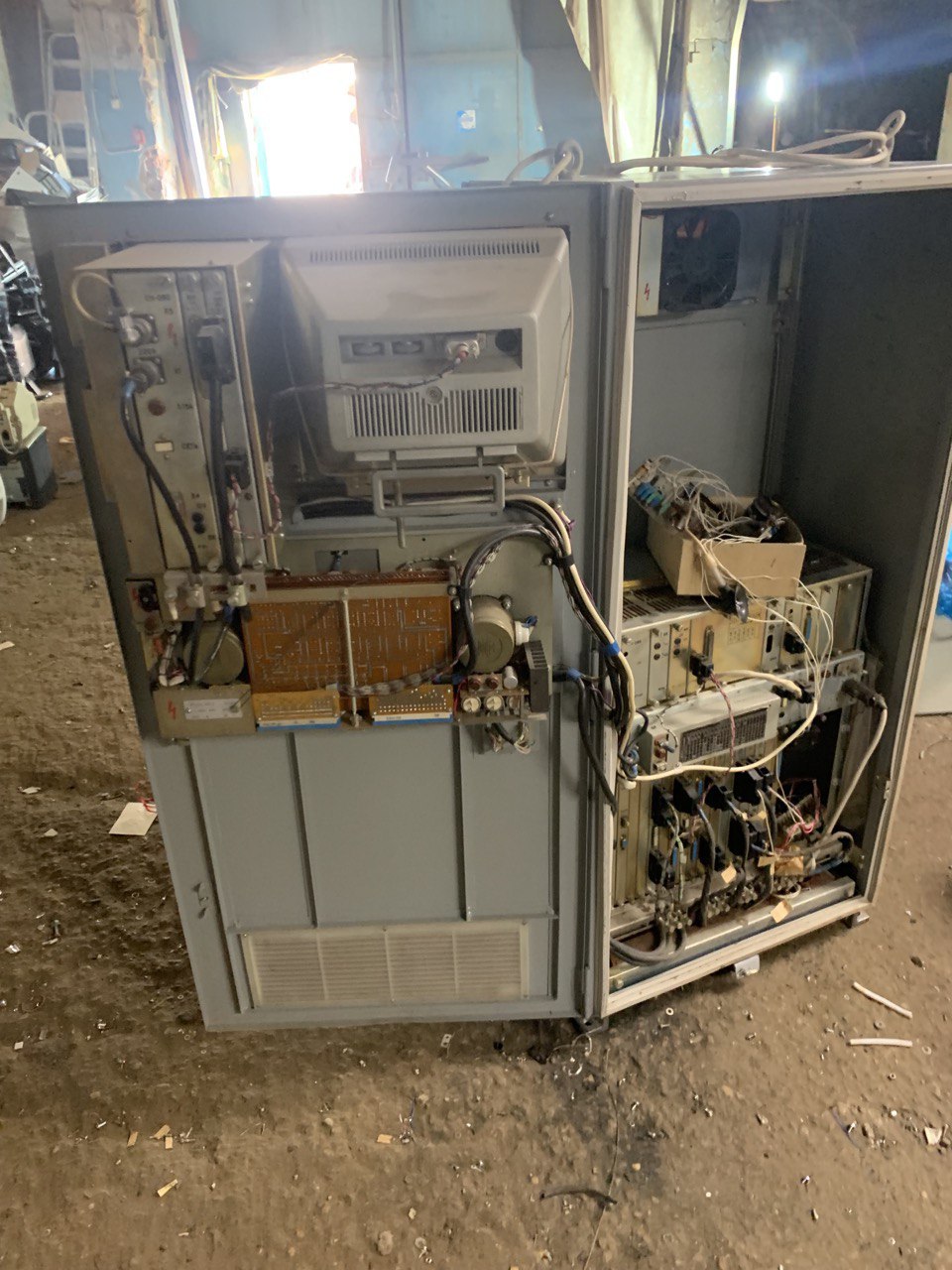

Физически устройство представляет собой шкаф, схожий по размерам со шкафом 2Р22/2С42. Внутри располагается одноэтажная корзина для субблоков, а также корзина источников питания. На дверце шкафа расположена небольшая корзина с субллоками контроллеров клавиатуры и дисплея и источником питания для них. Субблоки и источники питания выполнены в стандарте "Евромеханика", субблоки высотой 6U, источники - высотой 3U.

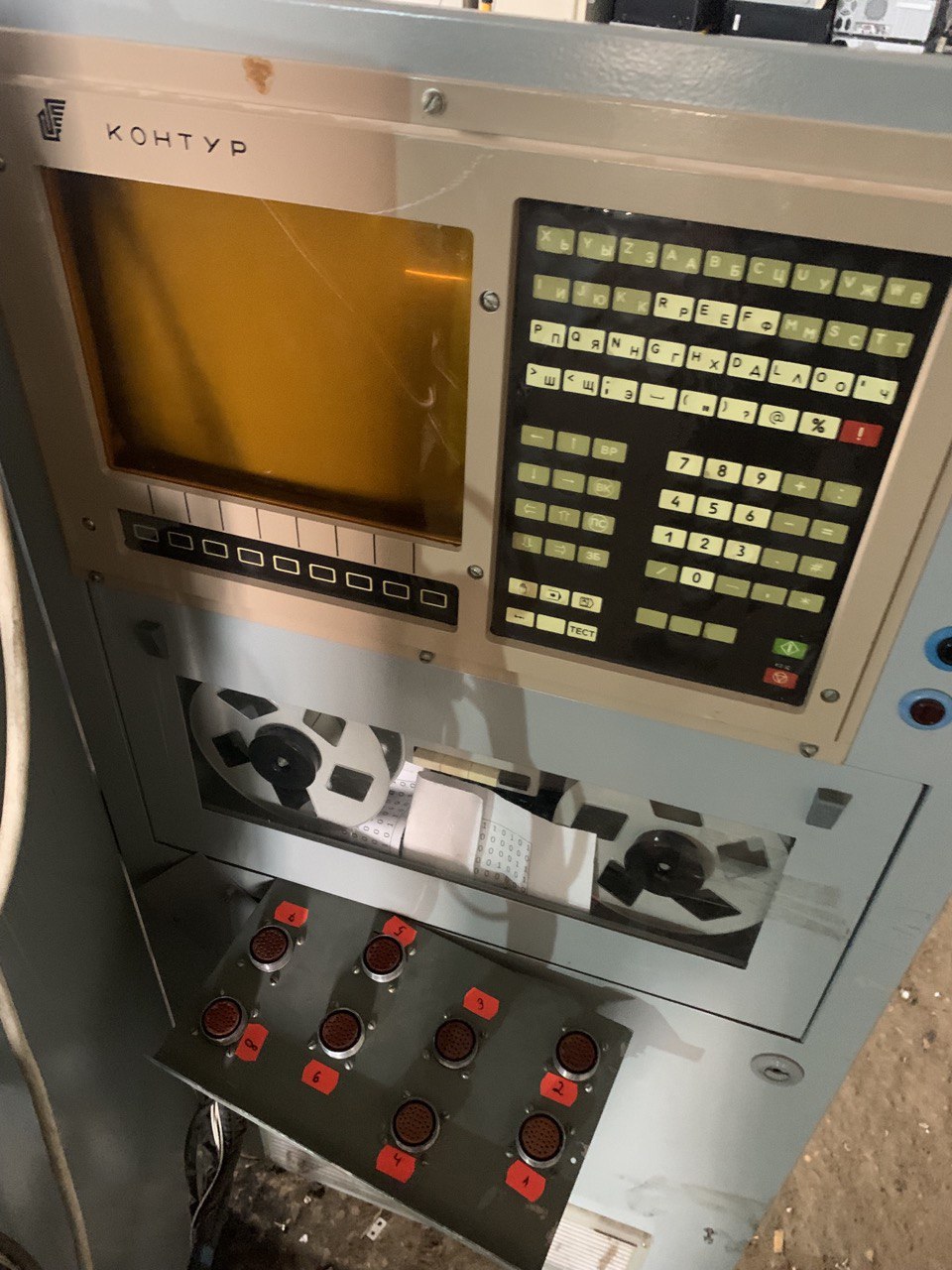

В качестве монитора применен МС6105 "Колокольчик". На дверце расположено ФСУ УСЛ-200-2.
Корзина субблоков содержит 24 платоместа. Логически корзина разделена на 4 секции. Платоместа 1-7 - канал ЭВМ (шина МПИ). Платоместа 7-13 - станочная магистраль. Платоместа 13-19 - Платы дискретного ввода-вывода. Назначение платомест 20-24 неизвестно. Разъемы на корзине не распаяны, субблоки отсутствуют.
Конфигурация стойки, которую удалось исследовать (исполнение -15), следующая:
| № места | № субблока | Описание |
| 1 | SB016 | ПРЦ. Управляющая микроЭВМ |
| 2 | SB222 | ОЗУ 24Кбайт с сохранением информации |
| 3 | SB215 | ПЗУ |
| 4 | SB198 | ОЗУ 48Кбайт |
| 5 | свободно | |
| 6 | SB221 | Плата последовательных портов |
| 7 | SB176-01 | Интерфейс станочной магистрали, таймер |
| 8 | SB183 | Плата ЦАП + АЦП |
| 9 | SB220 | Интерфейс оптических ДОС (энкодеров) |
| 10 | SB216-01 | Плата оцифровки ДОС (резольверов, индуктосинов) |
| 11 | SB216 | Плата оцифровки ДОС (резольверов, индуктосинов) |
| 12 | SB174 | Генератор запитки ДОС (резольверов, индуктосинов) |
| 13 | SB217 | Интерфейс плат дискретного ввода-вывода |
| 14 | SB170 | Плата дискретных входов |
| 15 | SB171 | Плата дискретных выходов |
| 16 | SB170 | Плата дискретных входов |
| 17 | свободно | |
| 18 | SB170 | Плата дискретных входов |
| 19-24 | свободны |
Субблоки, расположенные на дверце шкафа:
| SB026 | КК. Контроллер клавиатуры |
| SB025 | КМ. Контроллер монитора |

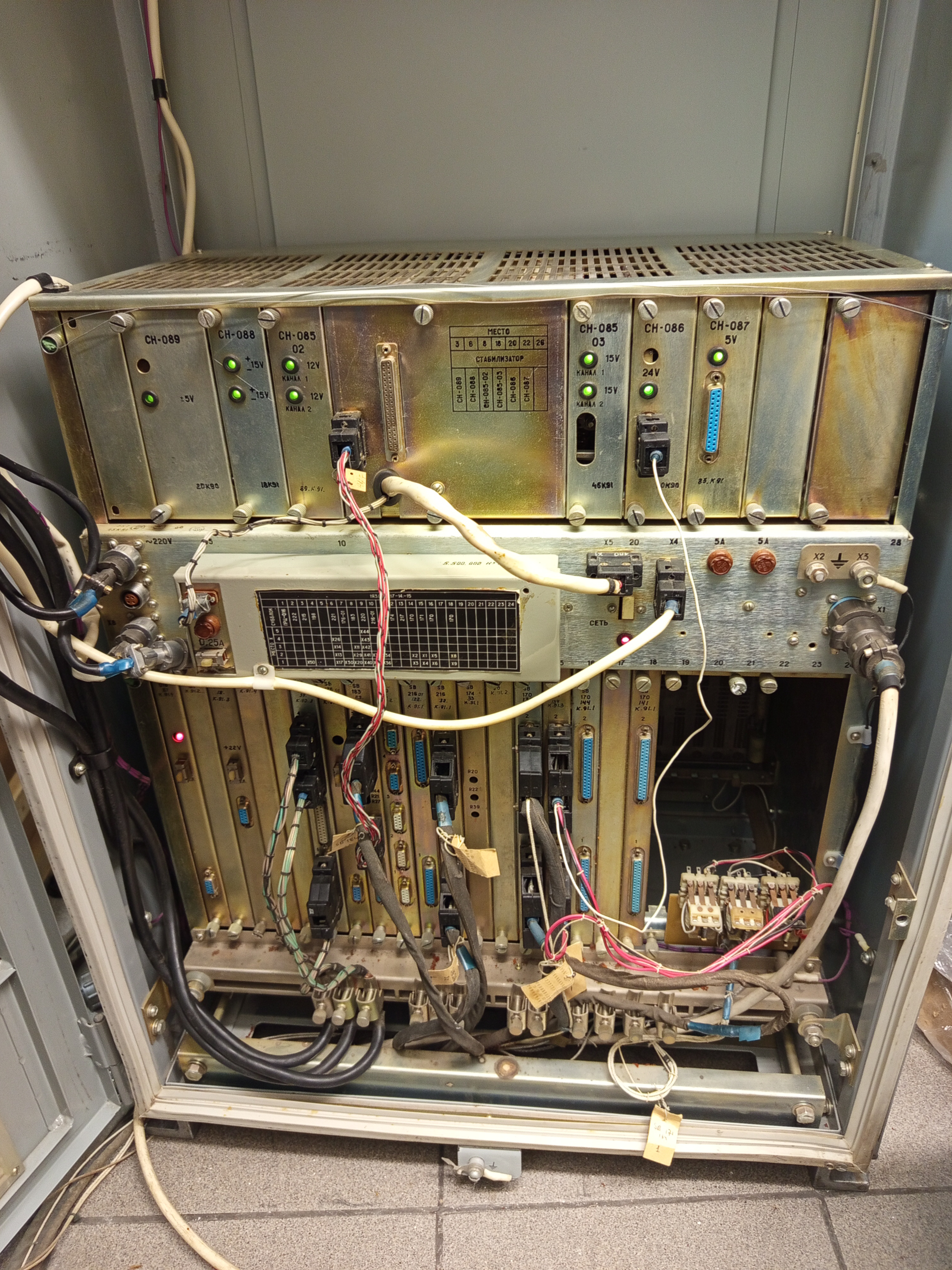

Корзина источников питания содержит 28 ячеек. Конфигурация корзины:
| № места | № модуля | Описание |
| 1-2 | Свободно | |
| 3-5 | СН-089 | Источник питания +/- 5В |
| 6-7 | СН-088 | Источник питания +/- 15В - 2 канала |
| 8-9 | СН-085-02 | Источник питания 12В - 2 канала |
| 9-17 | Трансформатор | |
| 18-19 | СН-085-03 | Источник питания 15В - 2 канала |
| 20-21 | СН-086 | Источник питания 24В |
| 22-23 | СН-087 | Источник питания 5В |
| 24-28 | свободно |
Используется бесстраничная организация памяти с диспетчером памяти. Банки 01, 02, 05-07, 10-15 занимает ОЗУ. Банки 20-37, 60-77 - ПЗУ. Регистр управления диспетчера памяти расположен по адресу 177416. В стойке применяется программное обеспечение 589.5748275.00002-01

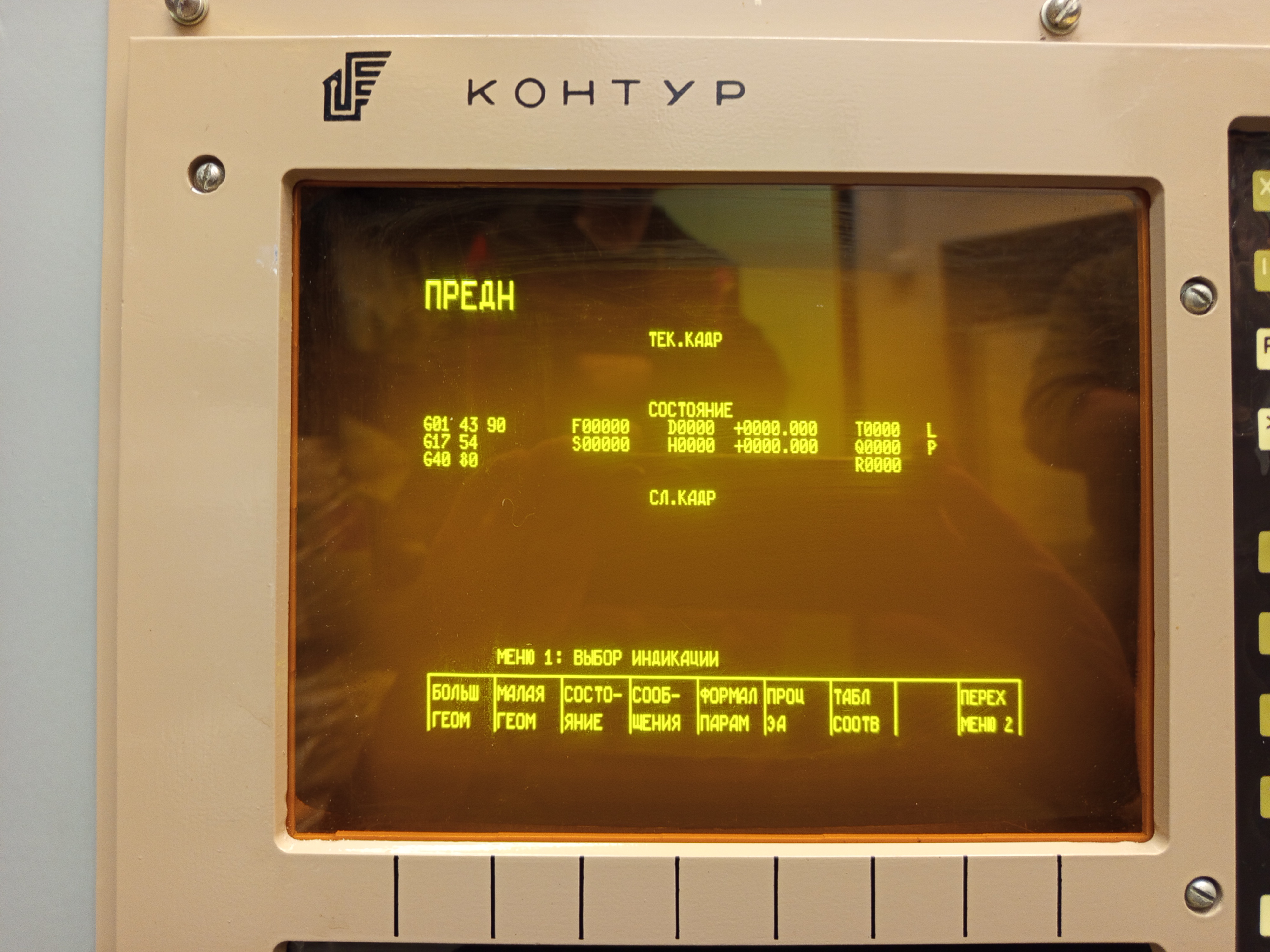

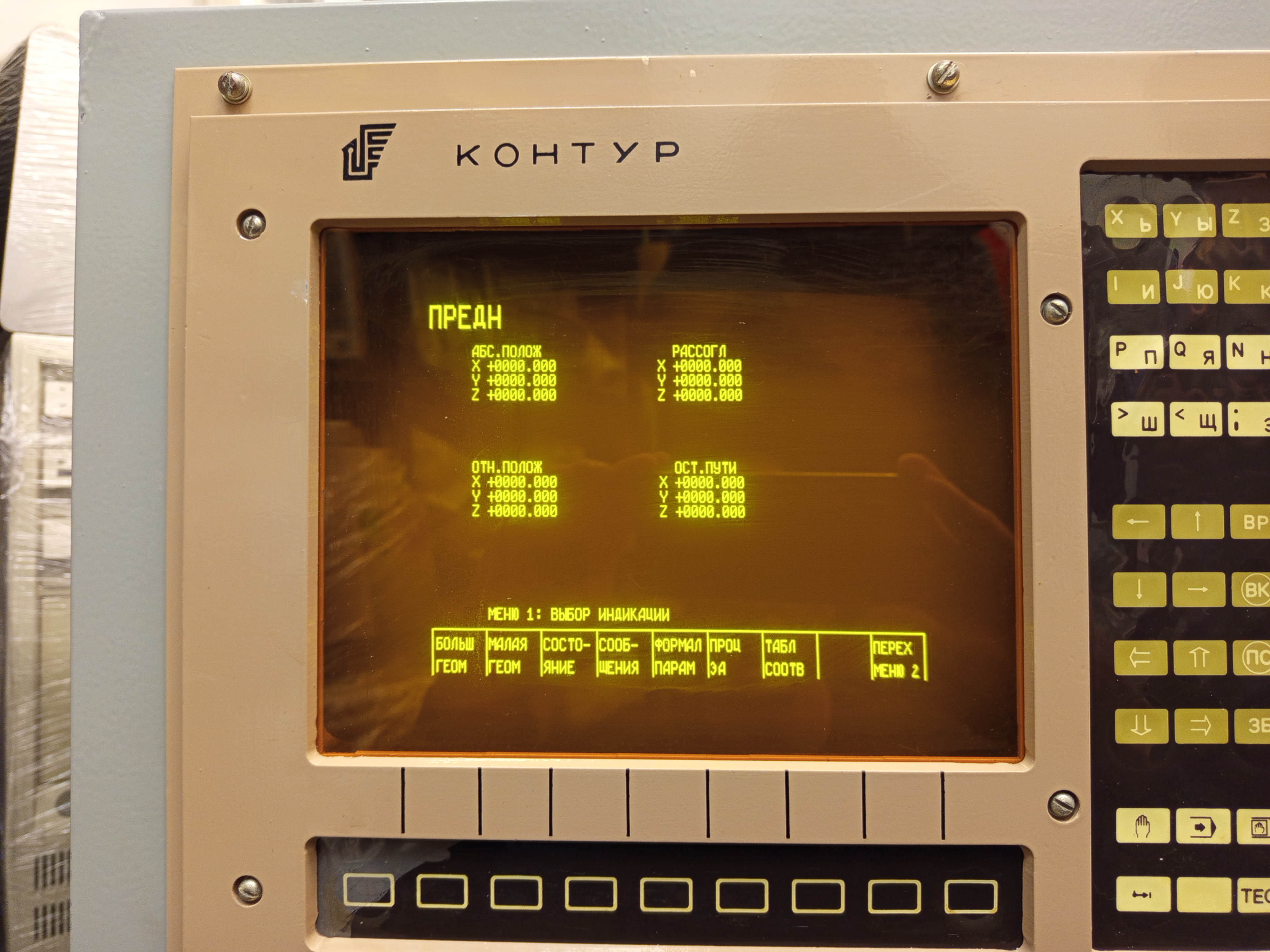

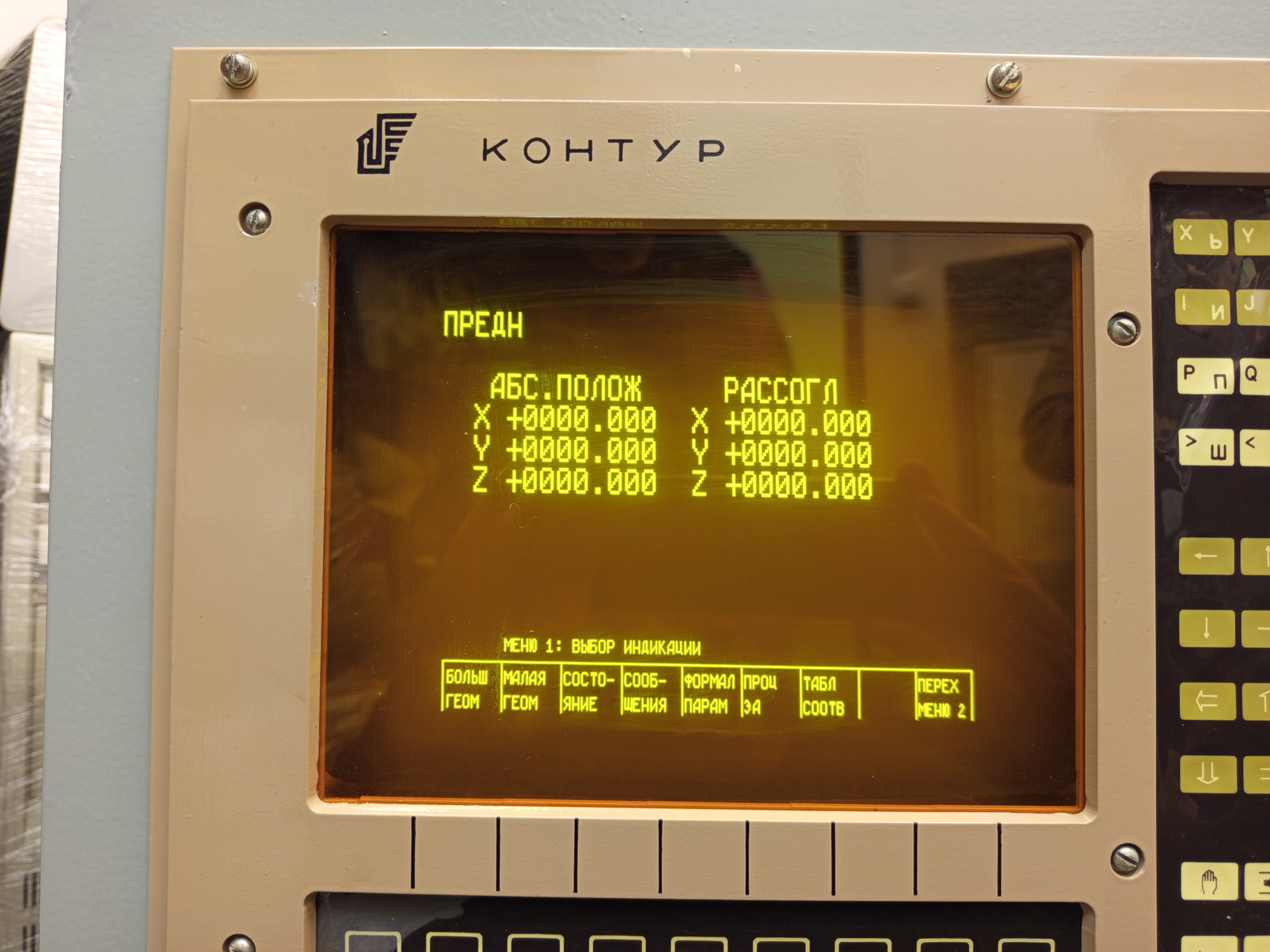

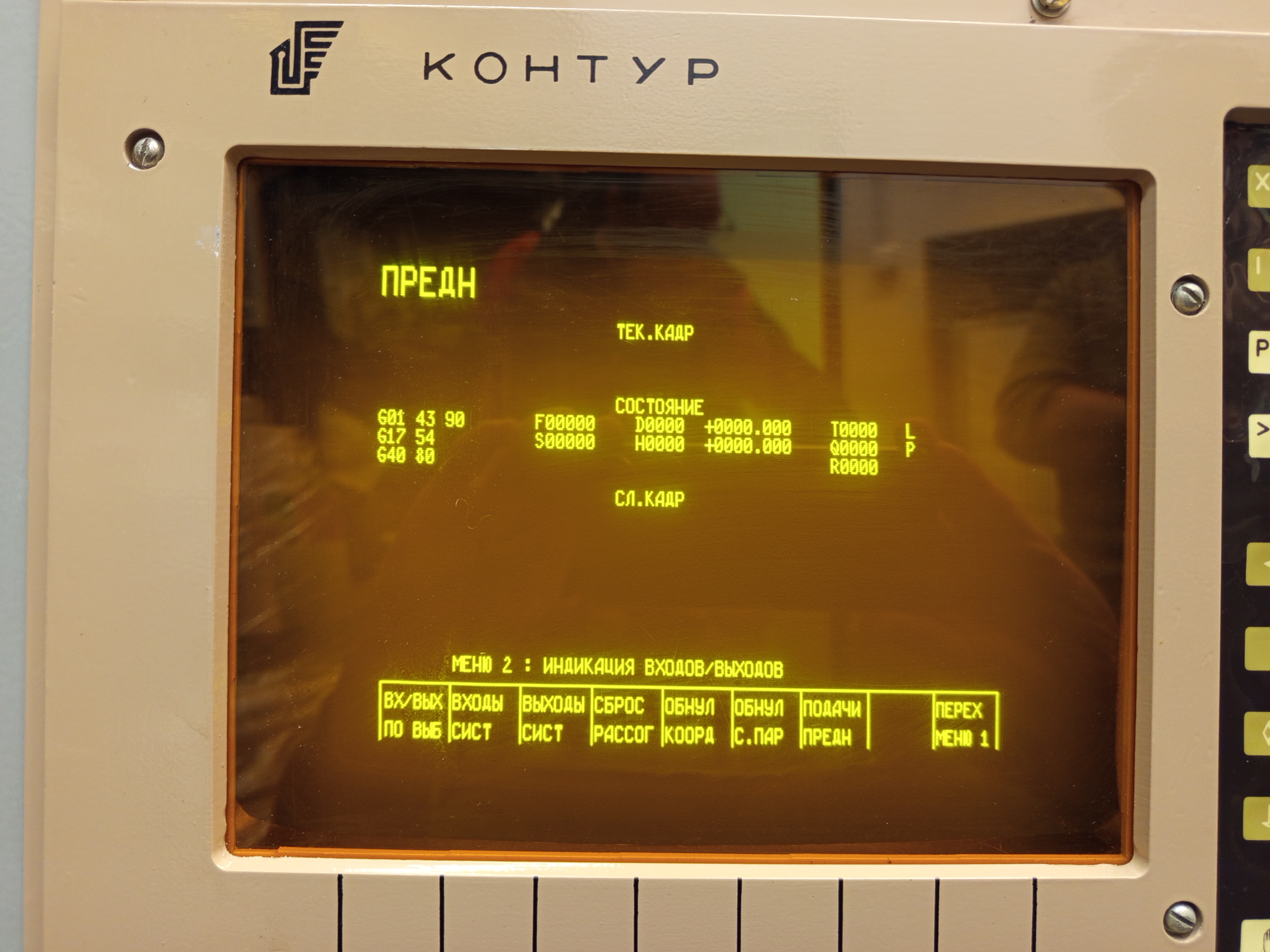

В системе применена мембранная клавиатура. Используются экранные меню.
Информация дополняется.
