SB174

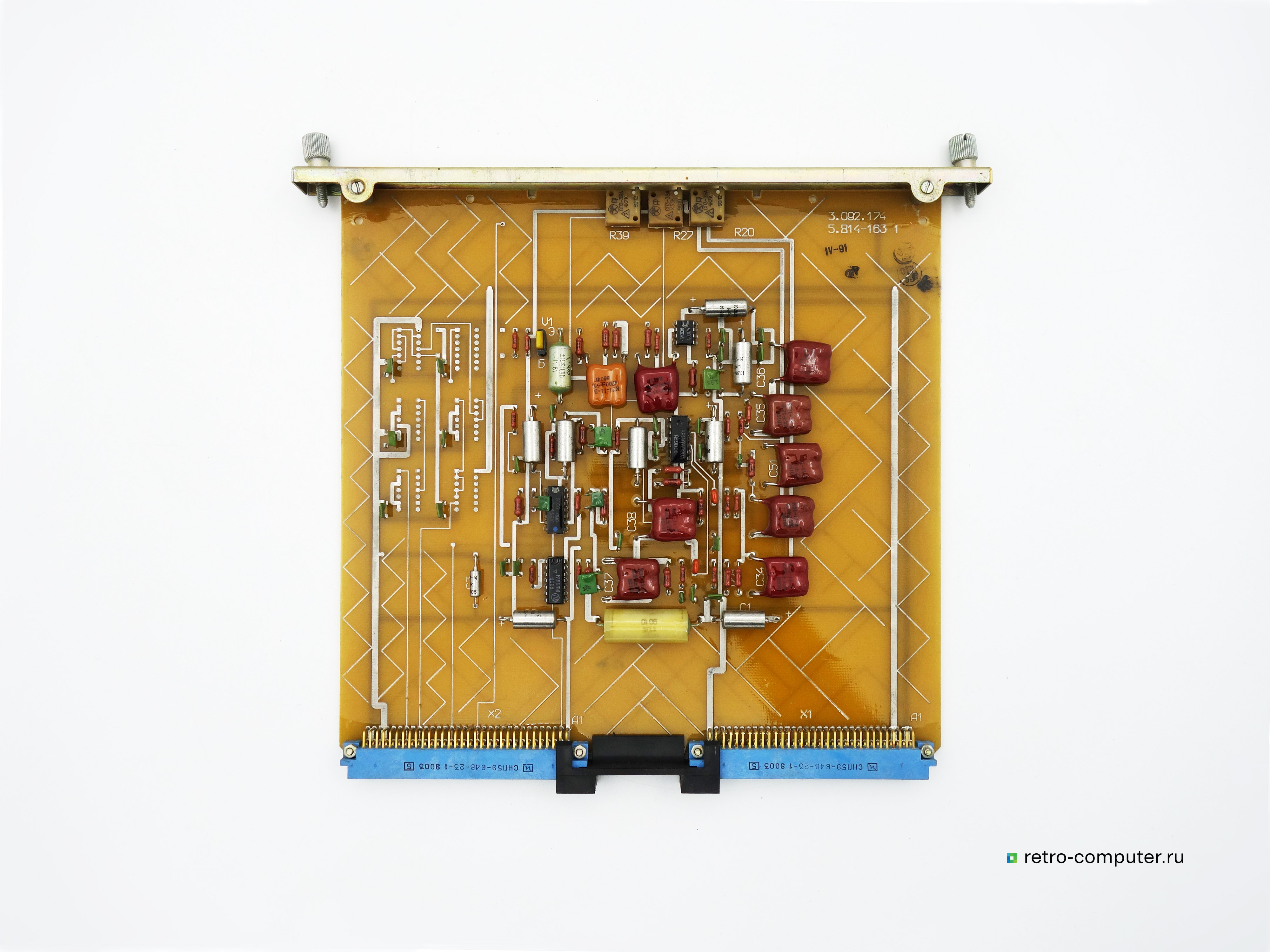

Модуль SB174 - генератор запитки ДОС. Генерирует опорные сигналы SIN и COS для питания резольверов и индуктосинов. Плата очень похожа на субблок SB-455 из состава ЧПУ 2Р22/2С42-65, однако не имеет выходного усилителя мощности, который расположен на платах интерфейсов с ДОС. В результате, при настройке системы не нужно отдельно настраивать генераторы на каждой плате интерфейса ДОС, как это было в стойках 2Р22/2С42-65, а достаточно один раз настроить данную плату генератора.

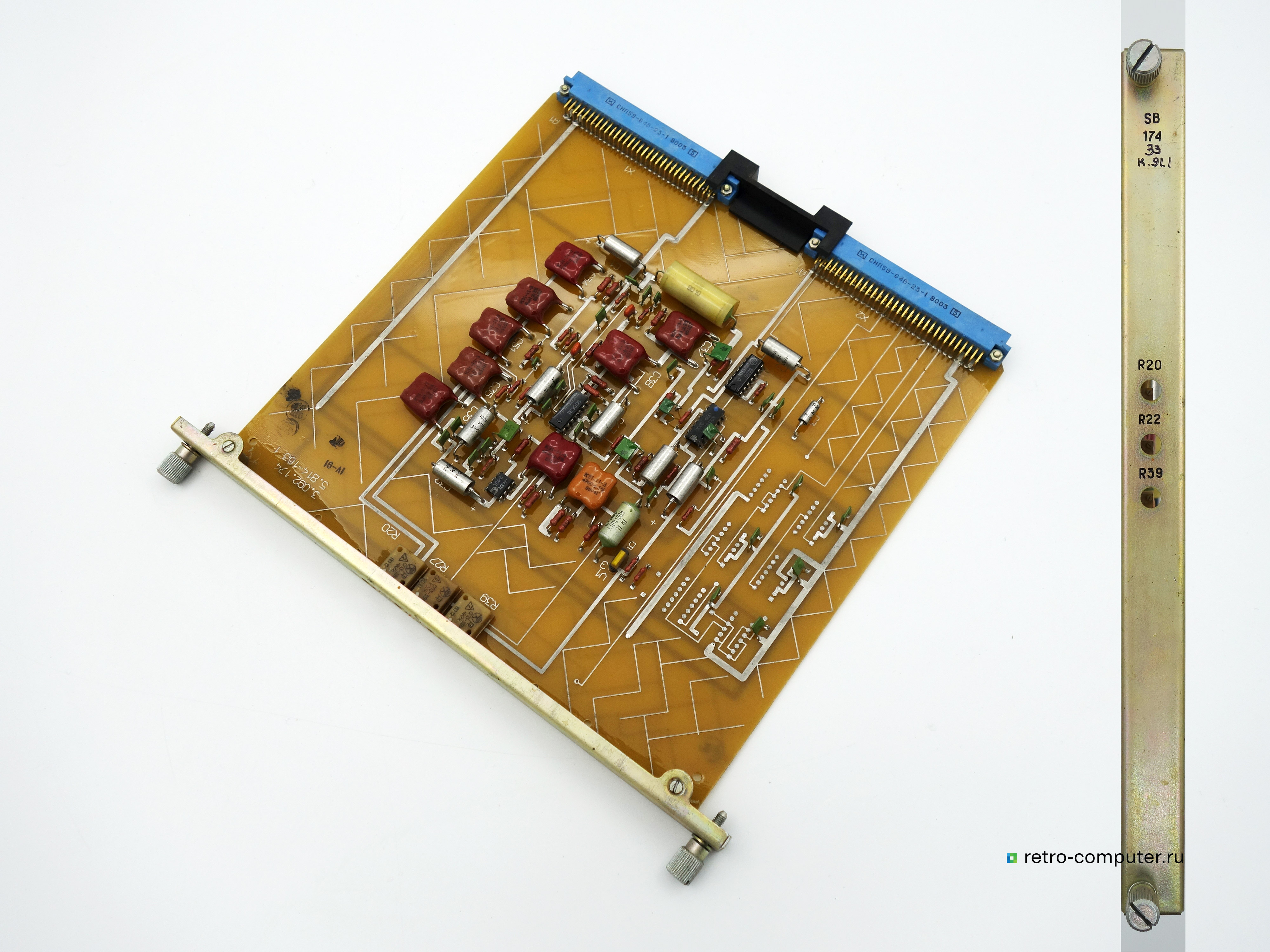

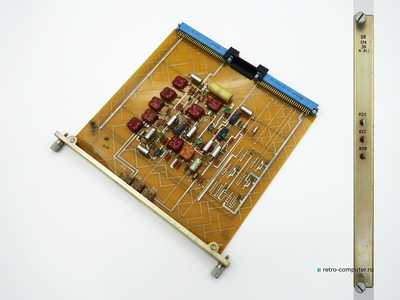

На передней панели расположены 3 подстроечных резистора: R20 - амплитуда сигнала COS, R22 - смещение фазы между сигналами, R39 - амплитуда сигнала SIN.
