2Р22М/2С42-65М
Системы ЧПУ 2Р22М и 2С42-65М были разработаны в начале 2000х гг. Томским Производственным Объединением "Контур". Являются наследниками классических стоек 2Р22 и 2С42-65. Поскольку аппаратная часть обеих стоек идентична и они отличаются только ФМО, в дальнейшем стойки будут описываться как одно устройство.
Руководитель отдела разработки - Моляренко Юрий Валерьевич.
Разработчики:
Боднарчук Сергей Олегович
Божко Андрей Вадимович
Духленко Игорь
Мазалов Александр Леонидович
Меркулов Степан Вадимович
Ненахов Алексей Викторович
Сазонова Екатерина Васильевна
Сараев Константин Васильевич
Шипилов Андрей Игоревич

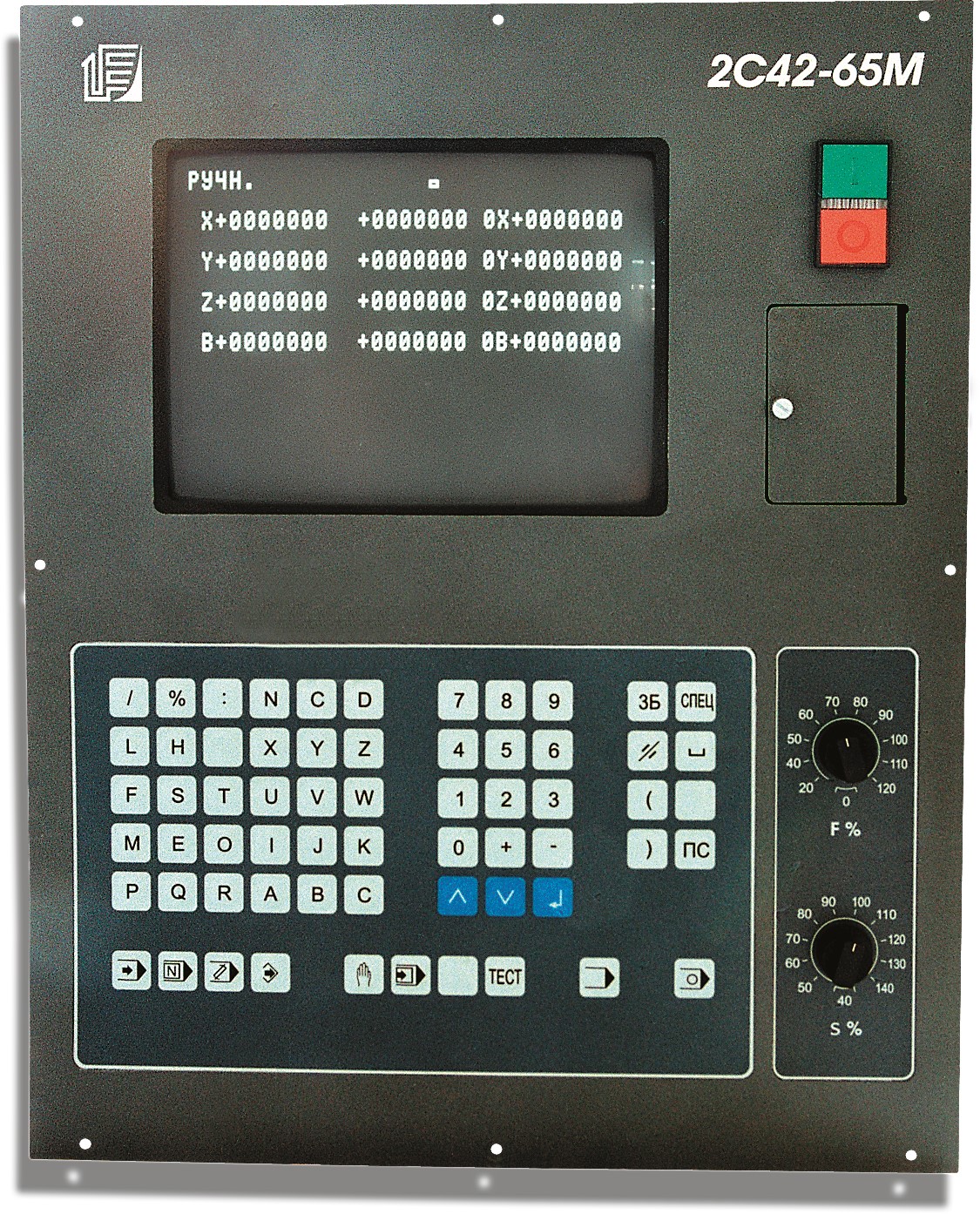

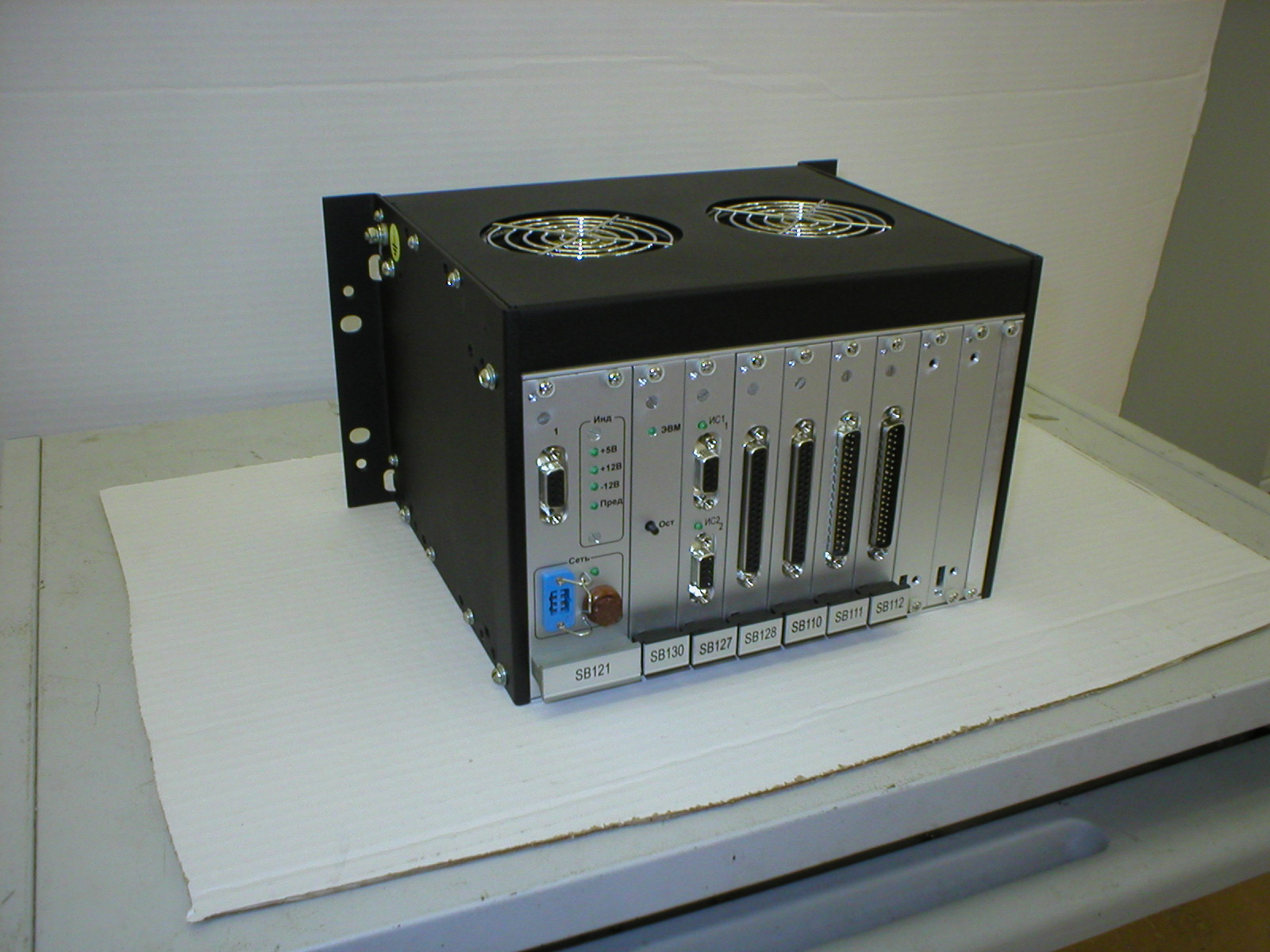

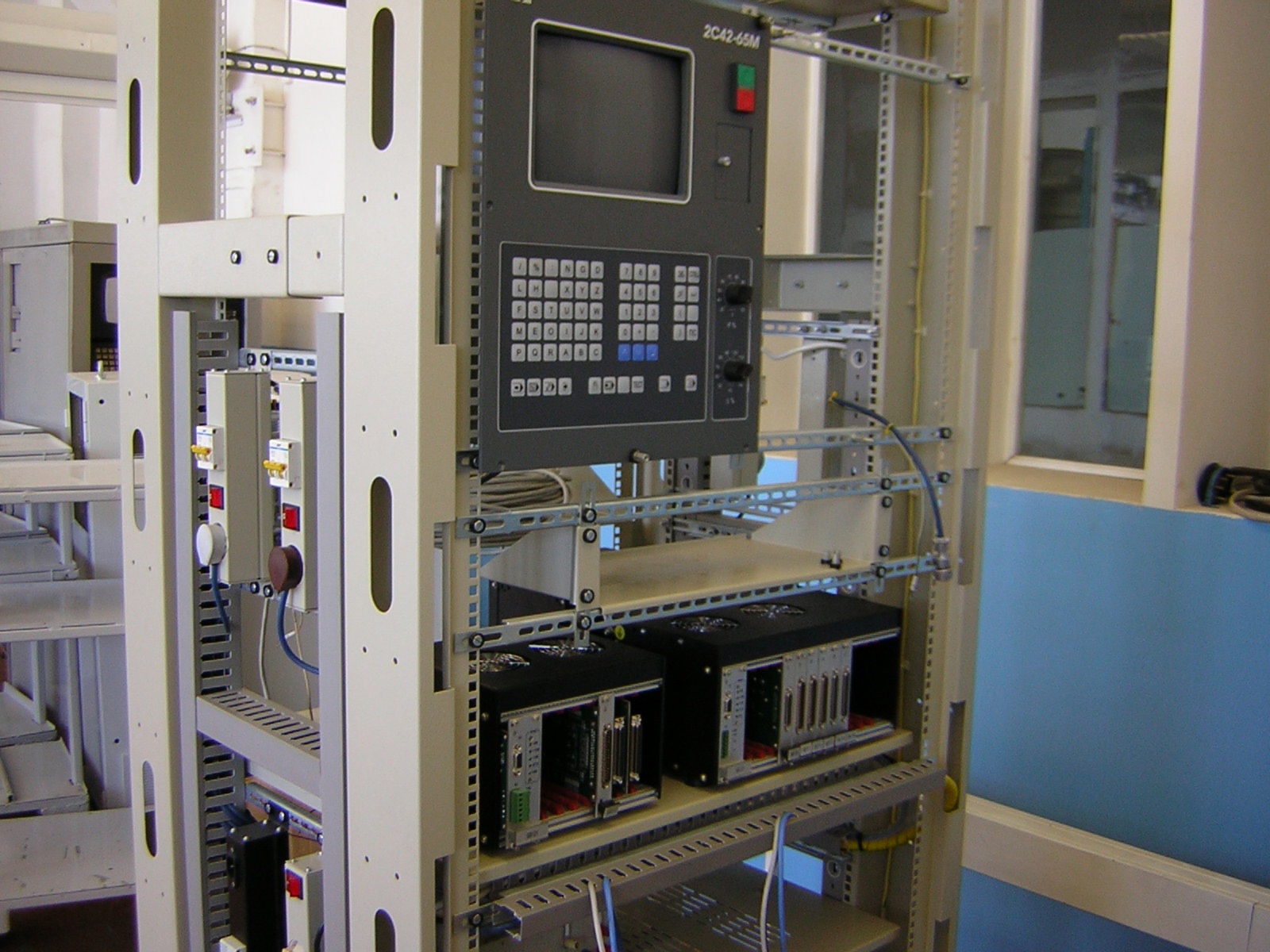

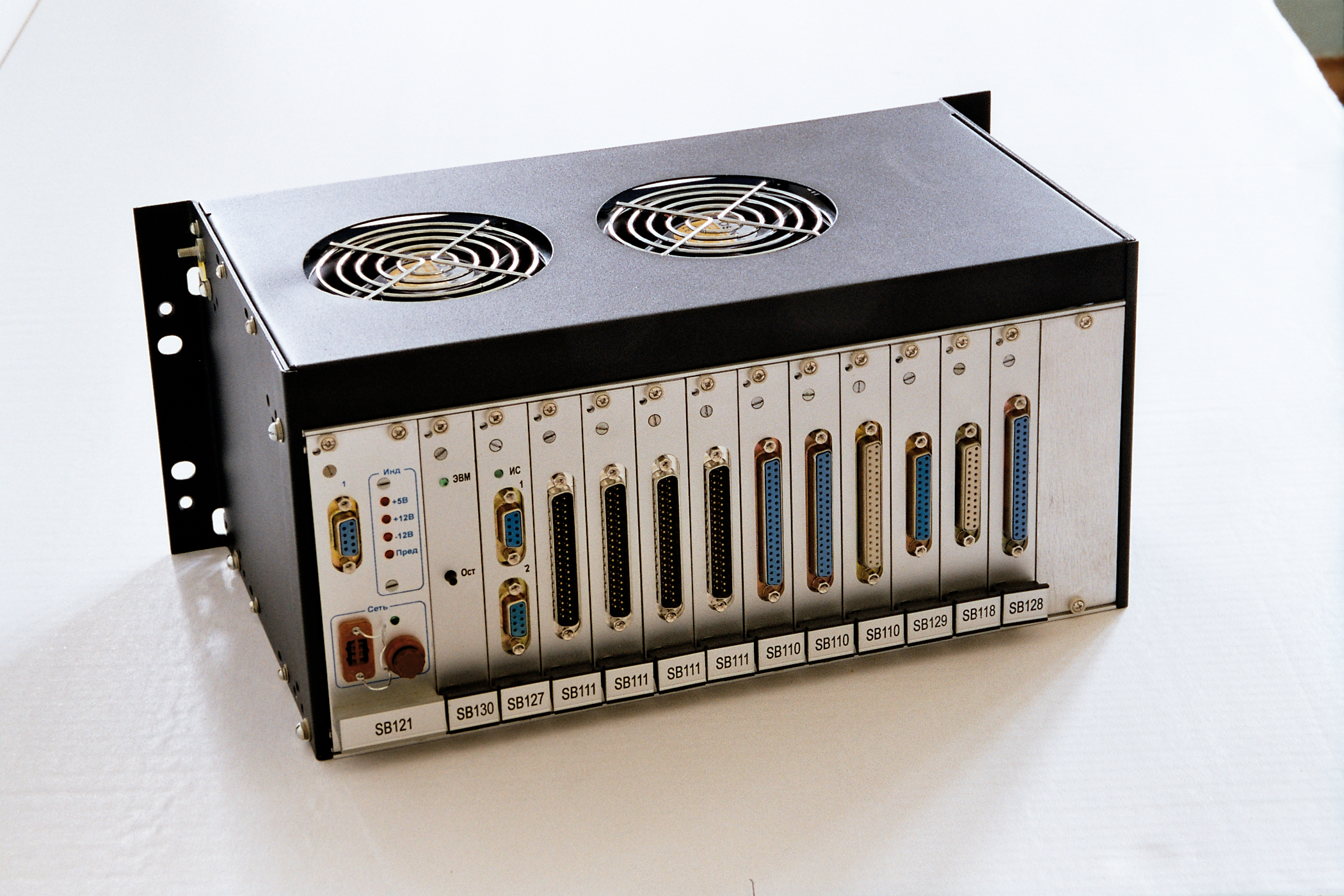

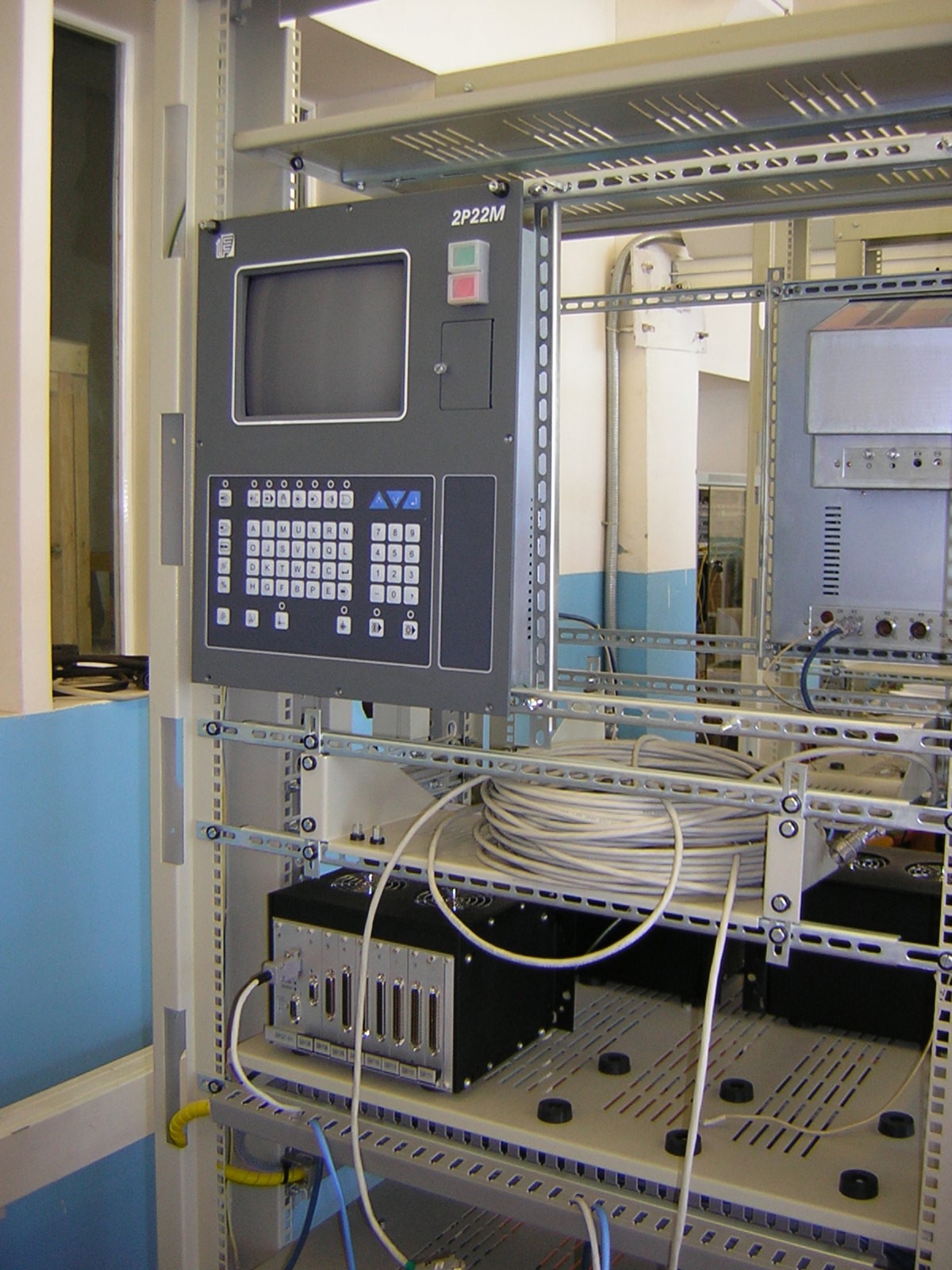

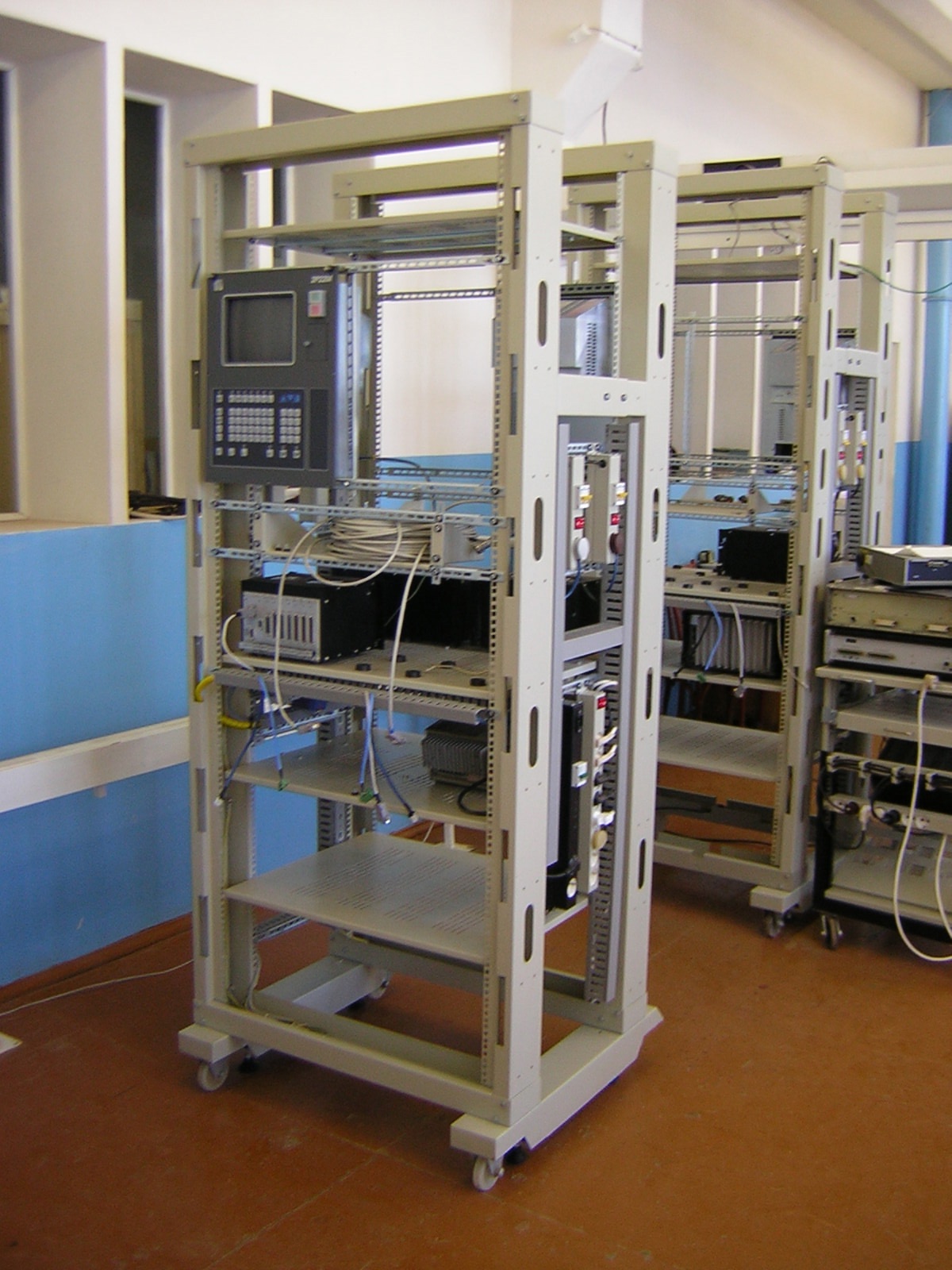

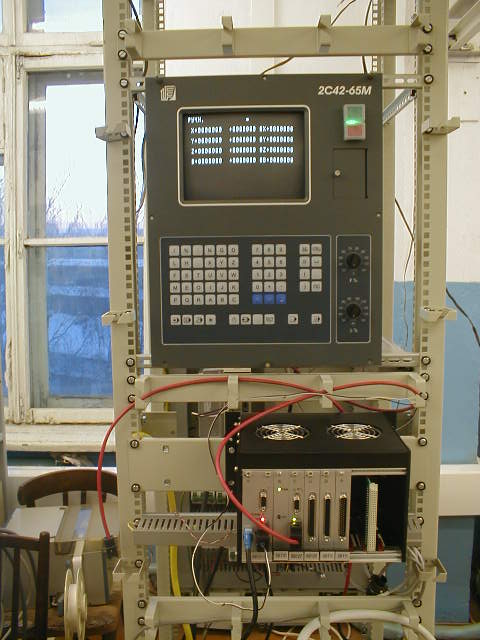

Физически устройство представляет собой приборный блок, соединяющийся кабелями связи с пультом оператора. Приборный блок представляет собой устройство высотой 3U, устанавливающееся в 19" стойку. Кроме того, выпускались укороченные версии для установки на монтажные панели. В блоке размещаются выдвижные субмодули. Пульт оператора выполнен в виде отдельного блока встраиваемого исполнения. Для соединения модулей со станком, применяются специальные кабельные переходы с соответствующими кабелями.
Устройство имеет функционально-модульный принцип построения. Оно состоит из центрального процессора и периферийных блоков. Реализован механизм автоматической аппаратной конфигурации приборного блока. Механизм обеспечивает распределение адресного пространства в соответствии с требованиями ПМО и составом функциональных модулей.
В зависимости от исполнения в приборный блок УЧПУ могут входить следующие модули:
| SB110 | модуль дискретных входных сигналов |
| SB111 | модуль дискретных выходных сигналов |
| SB112 | модуль связи с фотоэлектрическими датчиками |
| SB118 | модуль связи с двухфазными индуктивными преобразователями перемещения |
| SB121 | источник питания |
| SB127 | модуль межблочной связи |
| SB128 | модуль ЦАП и АЦП, 8 каналов |
| SB129 | модуль связи с трёхфазными индуктивными преобразователями перемещения |

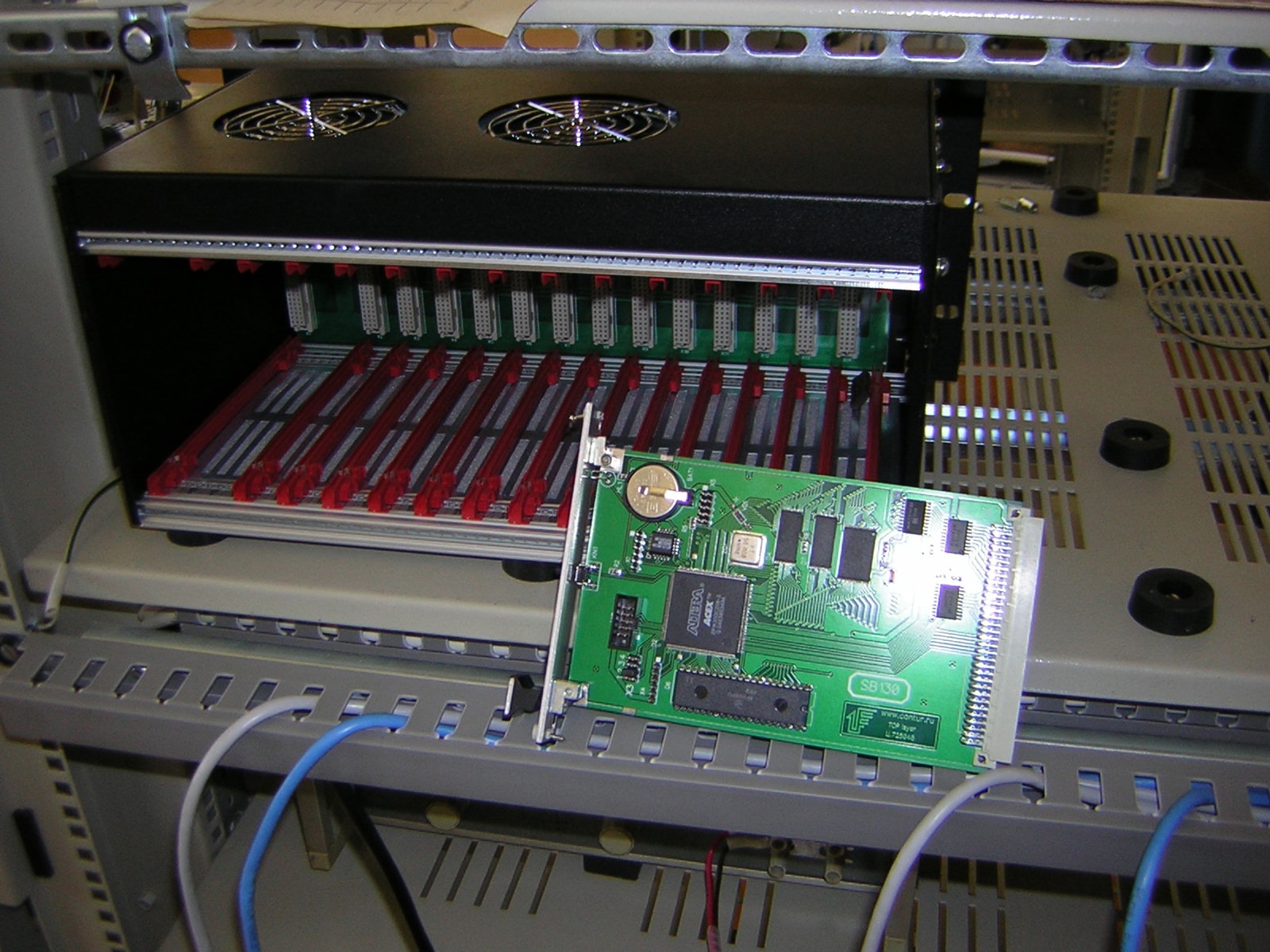

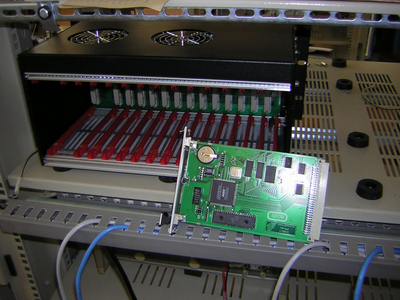

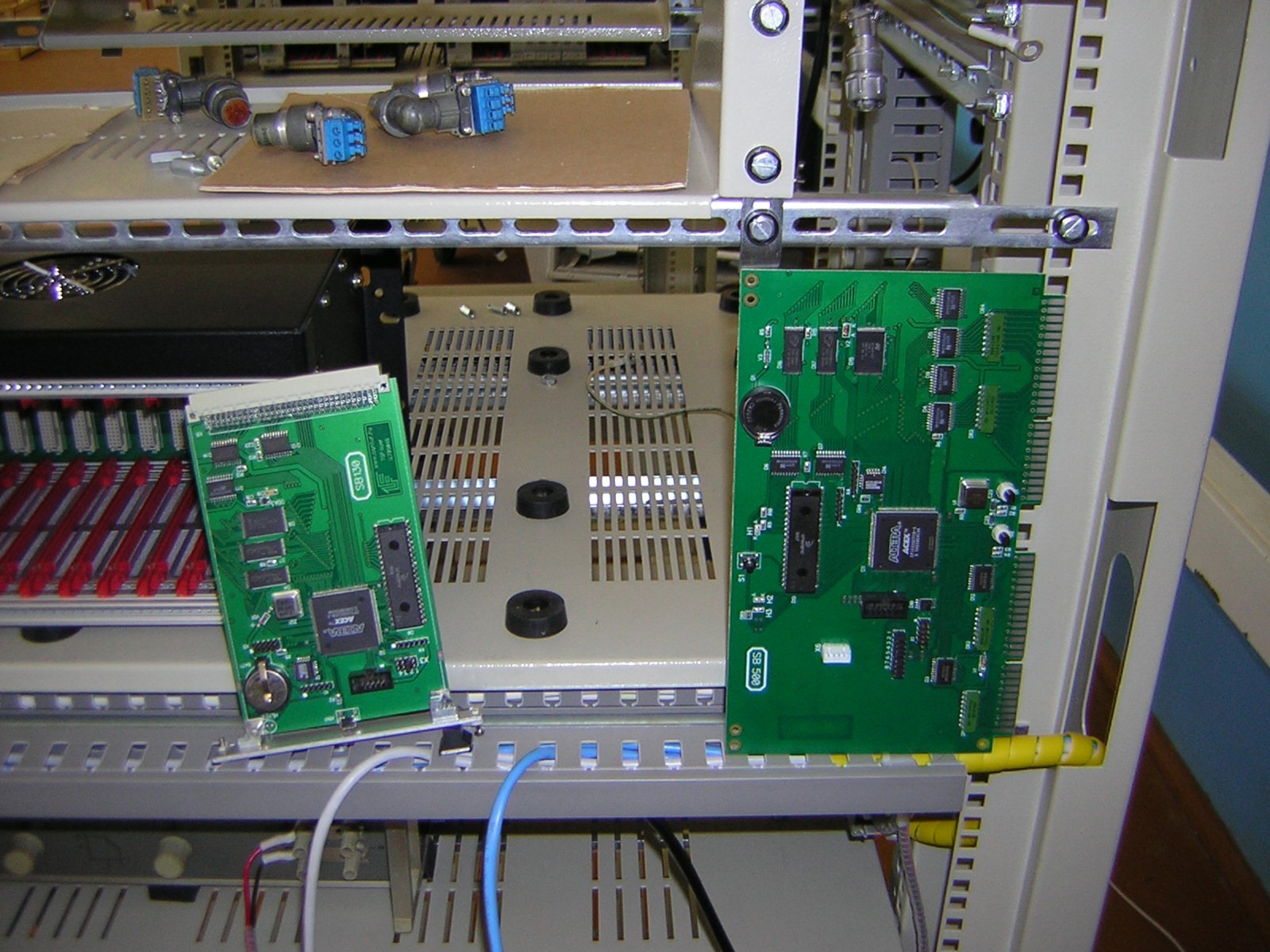

| SB130 | модуль центрального процессора |
Кроме вышеуказанных, также выпускался специализированный модуль SB138 - он устанавливался вместо процессорного модуля SB130 и модуля связи SB-127 и обеспечивал обмен данными приборного блока и внешнего устройства, подключавшегося по последовательному каналу связи - RS232, RS422 или RS485. Протокол - Modbus RTU. В частности, данный модуль позволял использовать с приборным блоком 2Р22М/2С42-65М систему ЧПУ FMS3000 компании "Модмаш софт". Кроме того, был опыт успешной стыковки корзины с СЧПУ LinuxCNC.
В процессе поиска информации о данной СЧПУ, также был найден прототип модуля SB137, назначение которого пока неизвестно. Вероятнее всего, это ещё одно устройство сопряжения приборного блока с внешними устройствами.
В начале разработки СЧПУ планировалось сделать модули АЦП и ЦАП раздельными. Были выпущены прототипы ЦАП - SB124 и АЦП - SB125. Однако, в серийный выпуск пошёл совмещенный модуль SB-128.
Также нашлись упоминания, что существовал (или разрабатывался) модуль управления шаговыми двигателями. Однако, никакой информации по нему пока нет.
 |

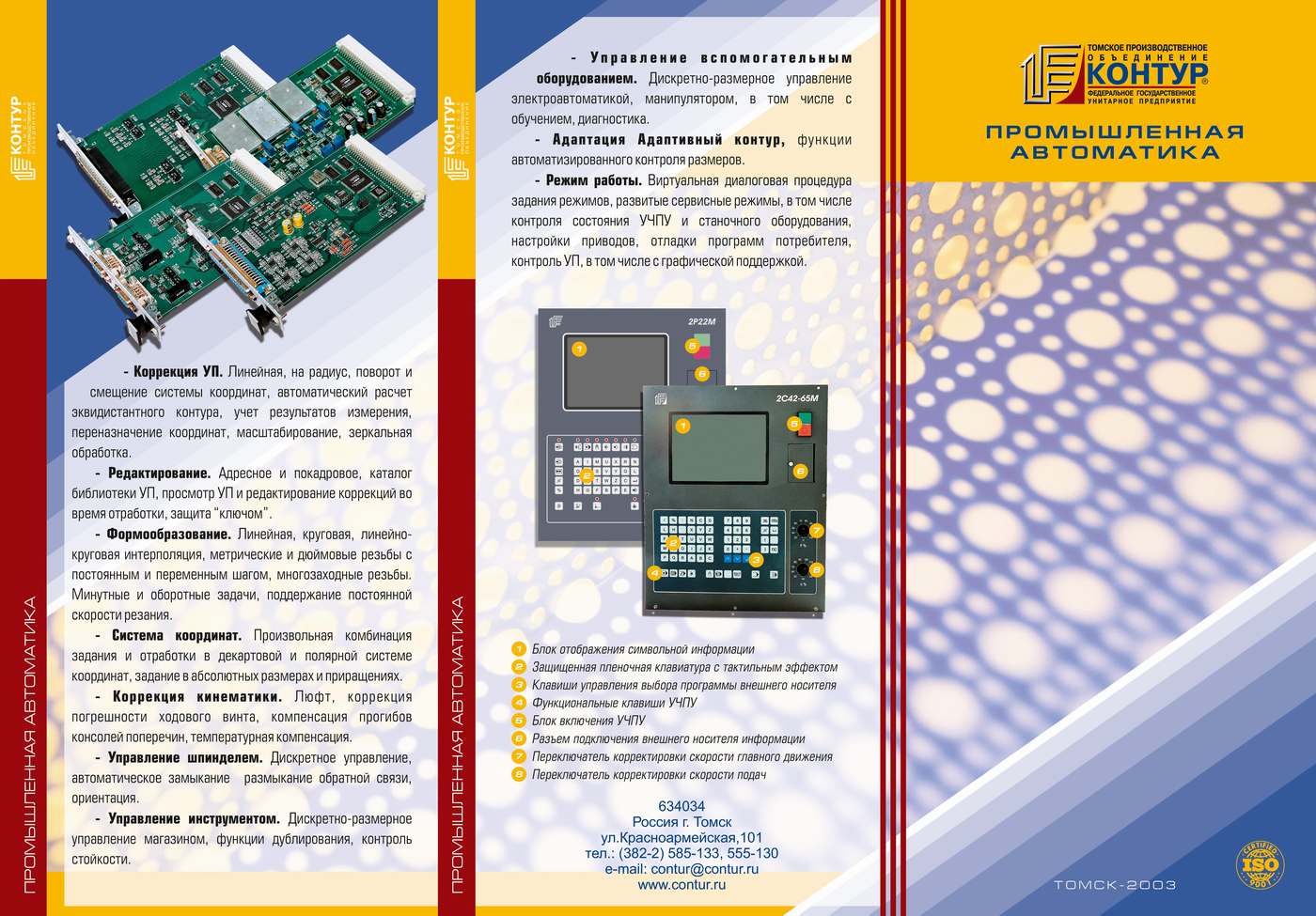

Рекламная брошюра. Скачать |
