SB121

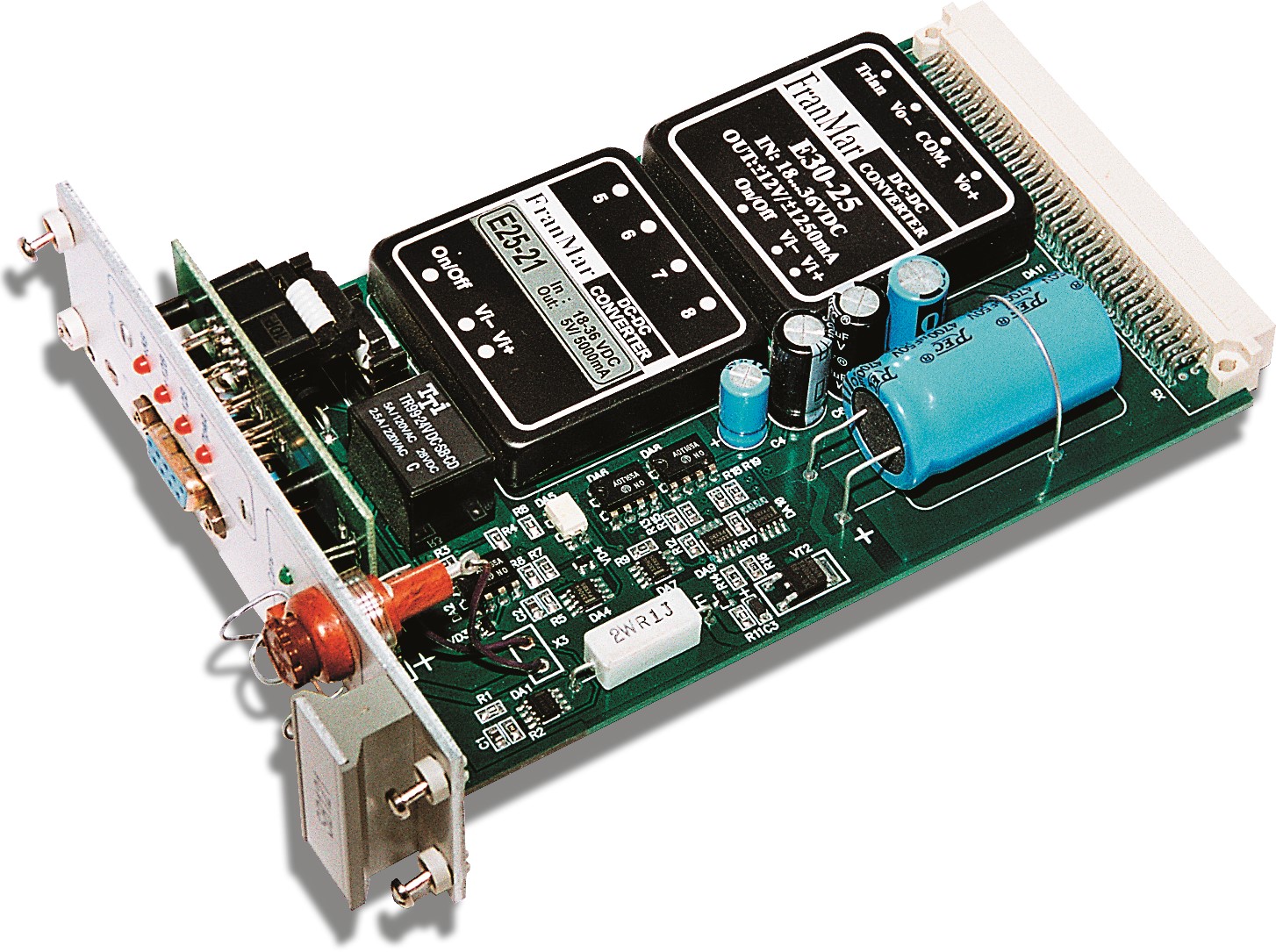

Модуль SB121 представляет собой одноплатный импульсный источник питания, предназначенный для обеспечения УЧПУ постоянными напряжениями.

SB121_small

Технические параметры и характеристики:

  •  диапазон входных напряжений - 18..36В постоянного тока (180.240В переменного тока для SB121-01);
  •  выходные напряжения: +5В±2%, +12В±2%, -12В±2%;
  •  выходной шум (полоса 20 МГц) - не более 75мВ;
  •  КПД - 80%;

Модули SB121 и SB121-01 отличаются входным напряжением.

SB121 Паспорт
SB121 Схема электрическая принципиальная
SB121 Перечень элементов
