SB128
Модуль SB128 представляет собой 8-канальный ЦАП для управления приводами подач и главного движения станка, а также 8-канальный АЦП для адаптивного управления. Модуль SB128-01 выполнен на той же самой печатной плате, но содержит только 4 канала ЦАП.
Технические параметры и характеристики:
- количество выходных каналов ЦАП - 8;
- разрядность ЦАП - 14 + 1 знаковый;
- диапазон выходных напряжений - -10..10В;
- количество выходных каналов АЦП - 8;
- разрядность АЦП - 10 + 1 знаковый (11 + 1 знаковый) - выбирается перемычкой;
- частота дискретизации одного канала - 2.5КГц;
- диапазон входных напряжений - -10..10В.
 |
SB128 Схема электрическая принципиальная |
|
SB128 Перечень элементов |

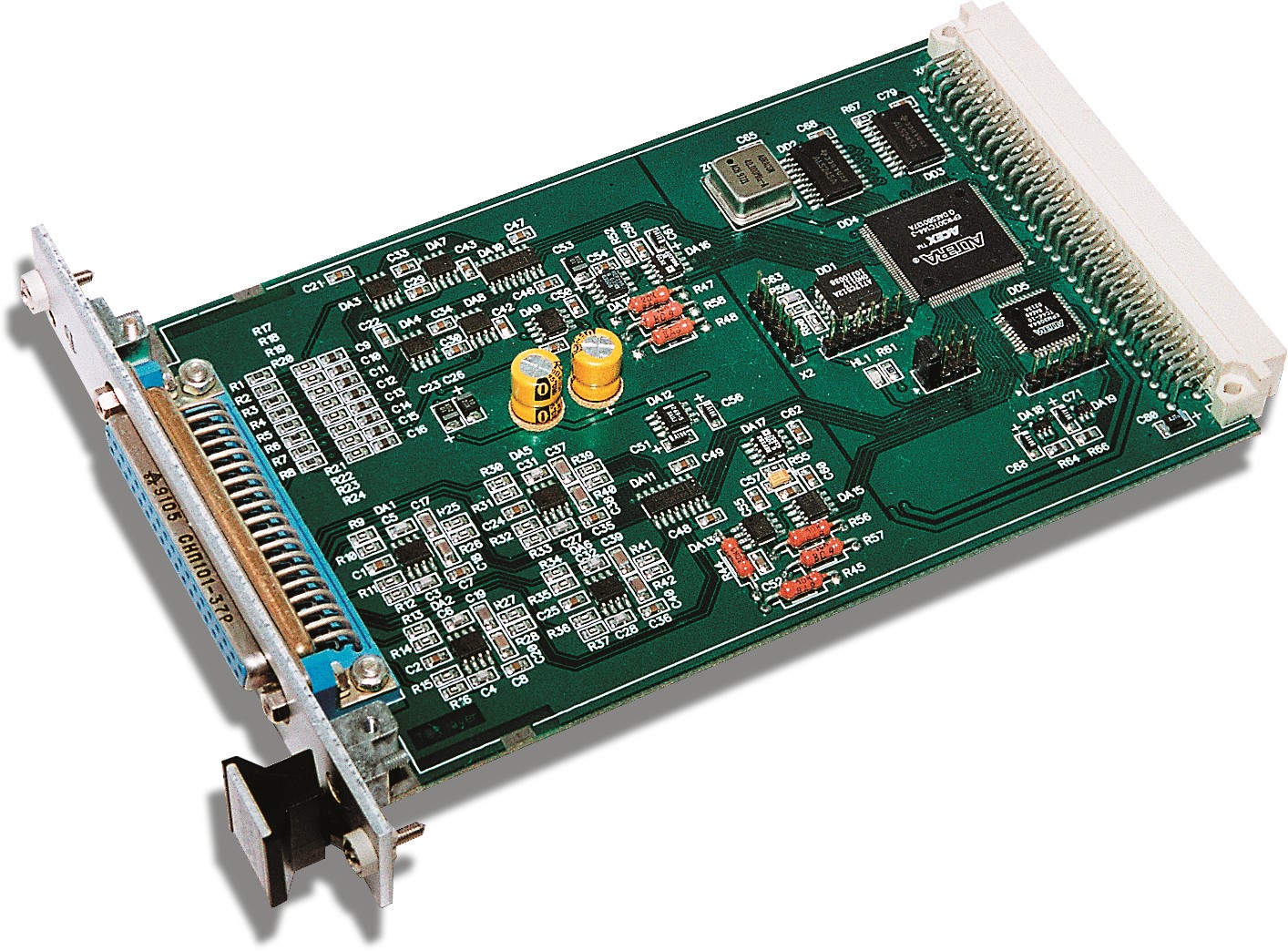

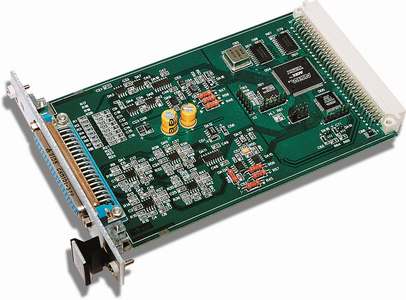

На фото серийные образцы.
