SB111
Модуль SB111 предназначен для приема со станка дискретных сигналов.
Технические параметры и характеристики:
- количество входных дискретных сигналов – 32;
- количество входных сигналов, вызывающих прерывание – 16;
- напряжение низкого уровня - 0..2В;
- напряжение высокого уровня - 20..27В;
- входной ток - 10..14мА.
 |
SB111 Паспорт |
|
SB111 Схема электрическая принципиальная |
|
SB111 Rev. C Схема электрическая принципиальная (1 страница) |
|
SB111 Перечень элементов |

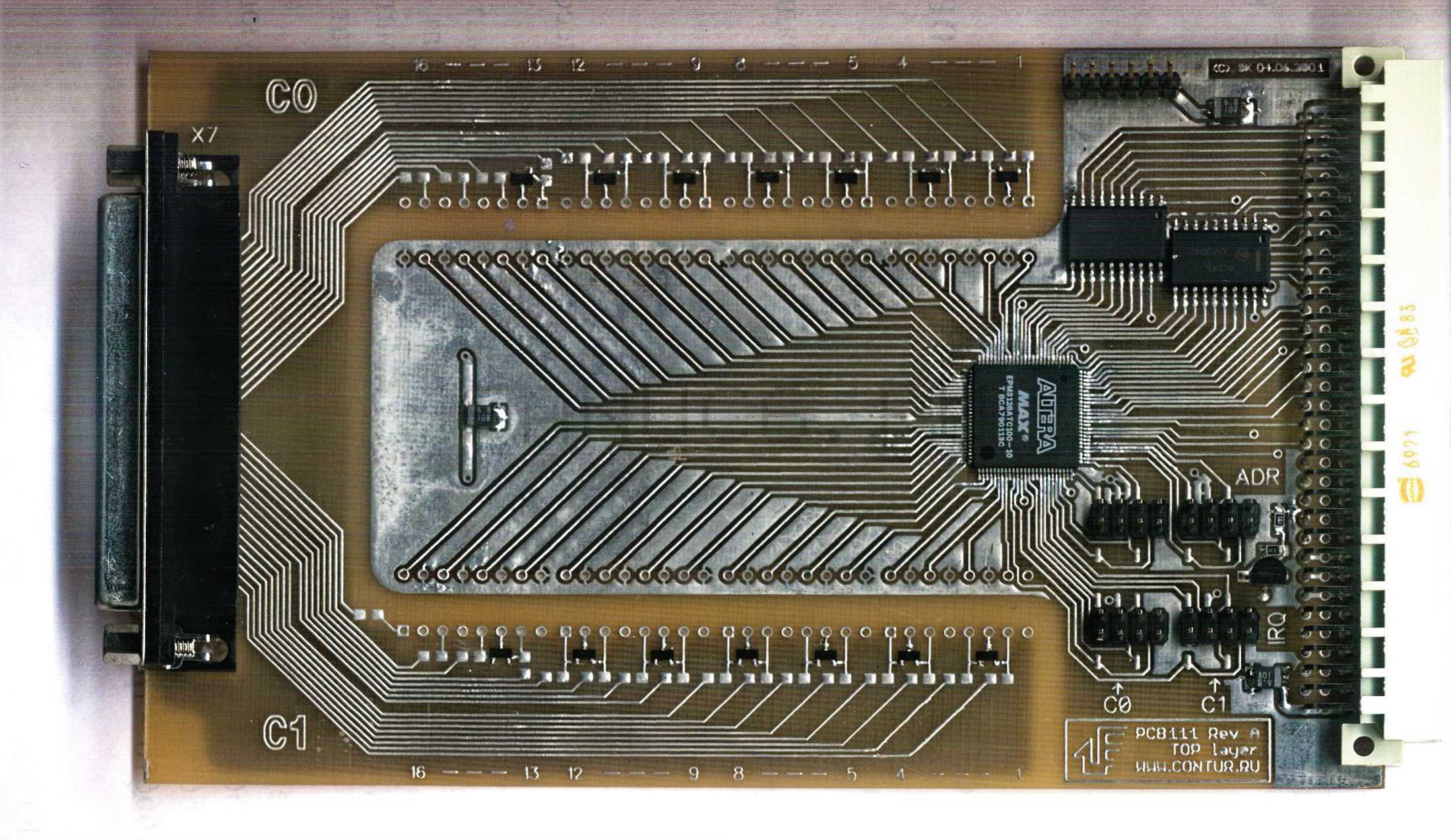

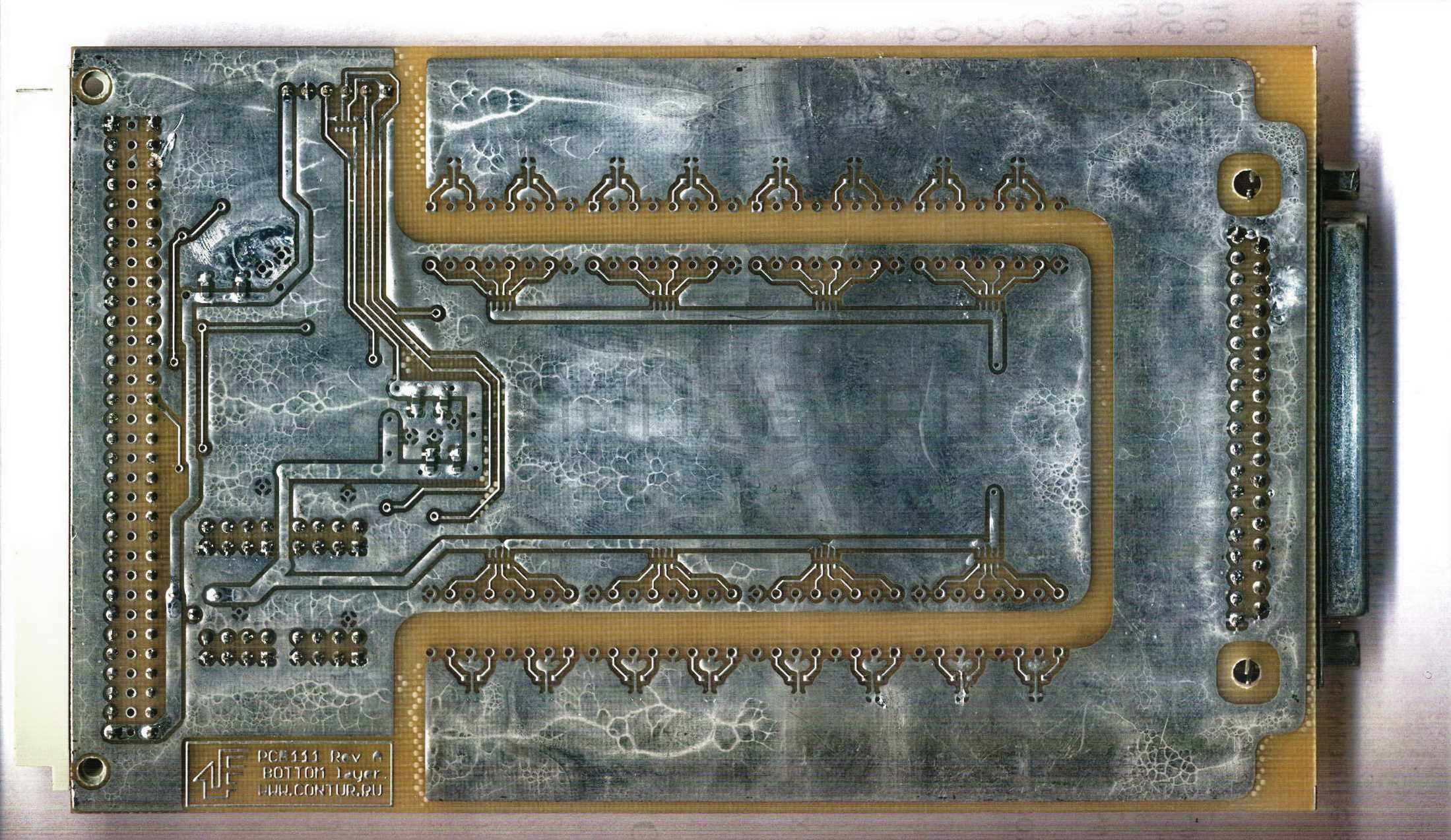

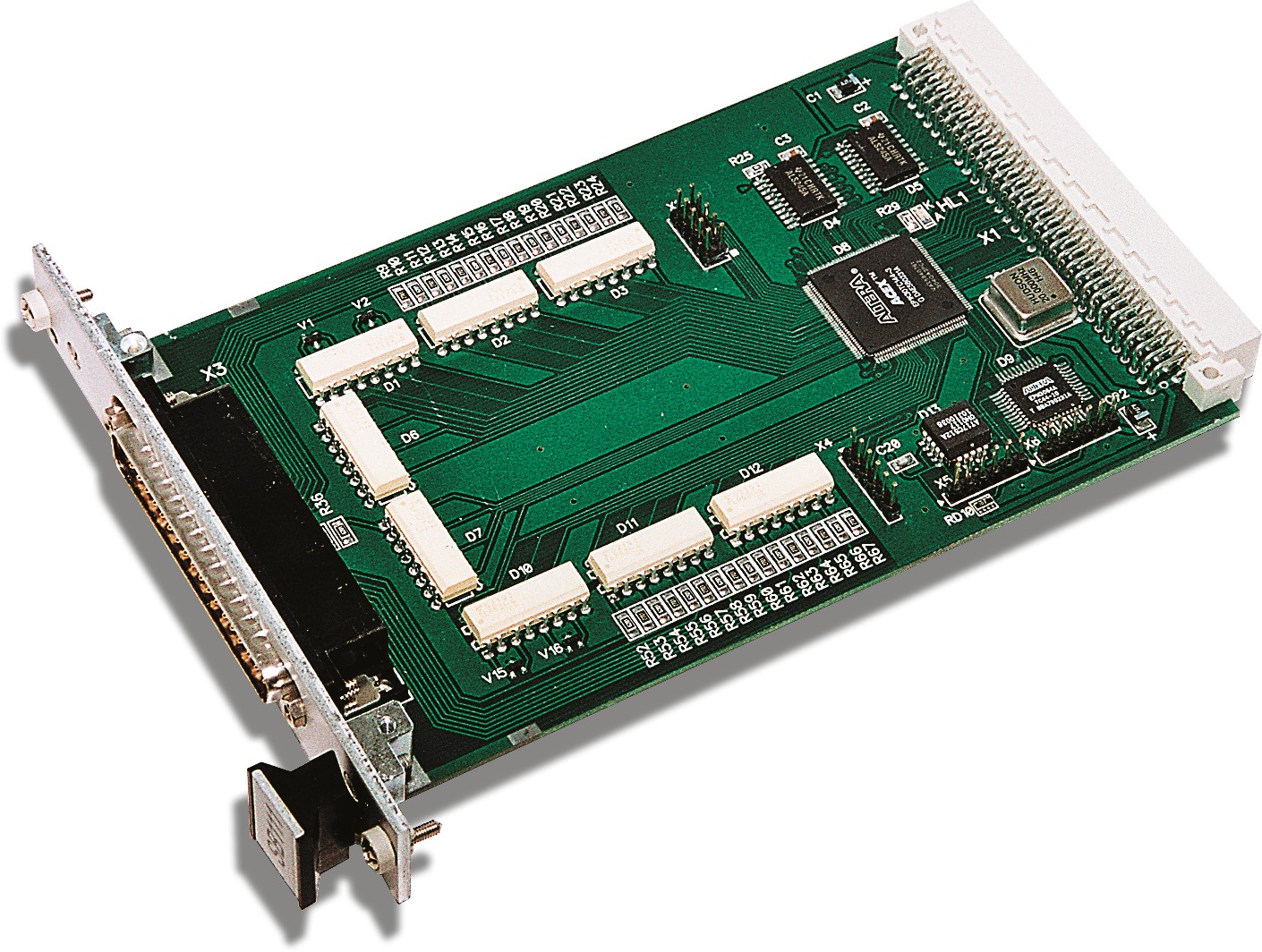

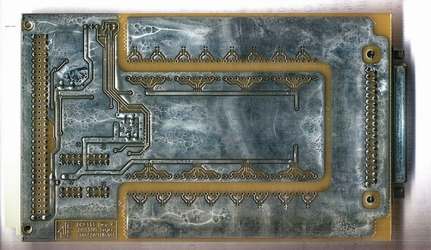

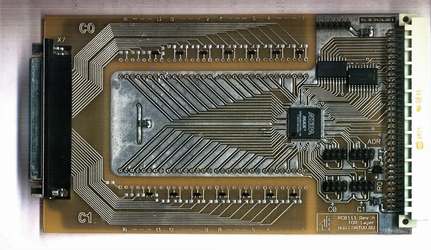

На фото представлены прототип и серийные образцы.
