SB118
Модуль SB118 представляет собой интерфейс связи с двухфазными индуктивными преобразователями перемещения (сельсины, индуктосины, резольверы).
Технические параметры и характеристики:
- количество подключаемых датчиков - 4;
- частота питающих напряжений - 2.5КГц;
- амплитуда питающих напряжений - 5В;
- частота измерительных сигналов - 2.5КГц;
- диапазон входных напряжений измерительных сигналов - ± 10В.
 |
SB118 Схема электрическая принципиальная |
|
SB118 Перечень элементов |

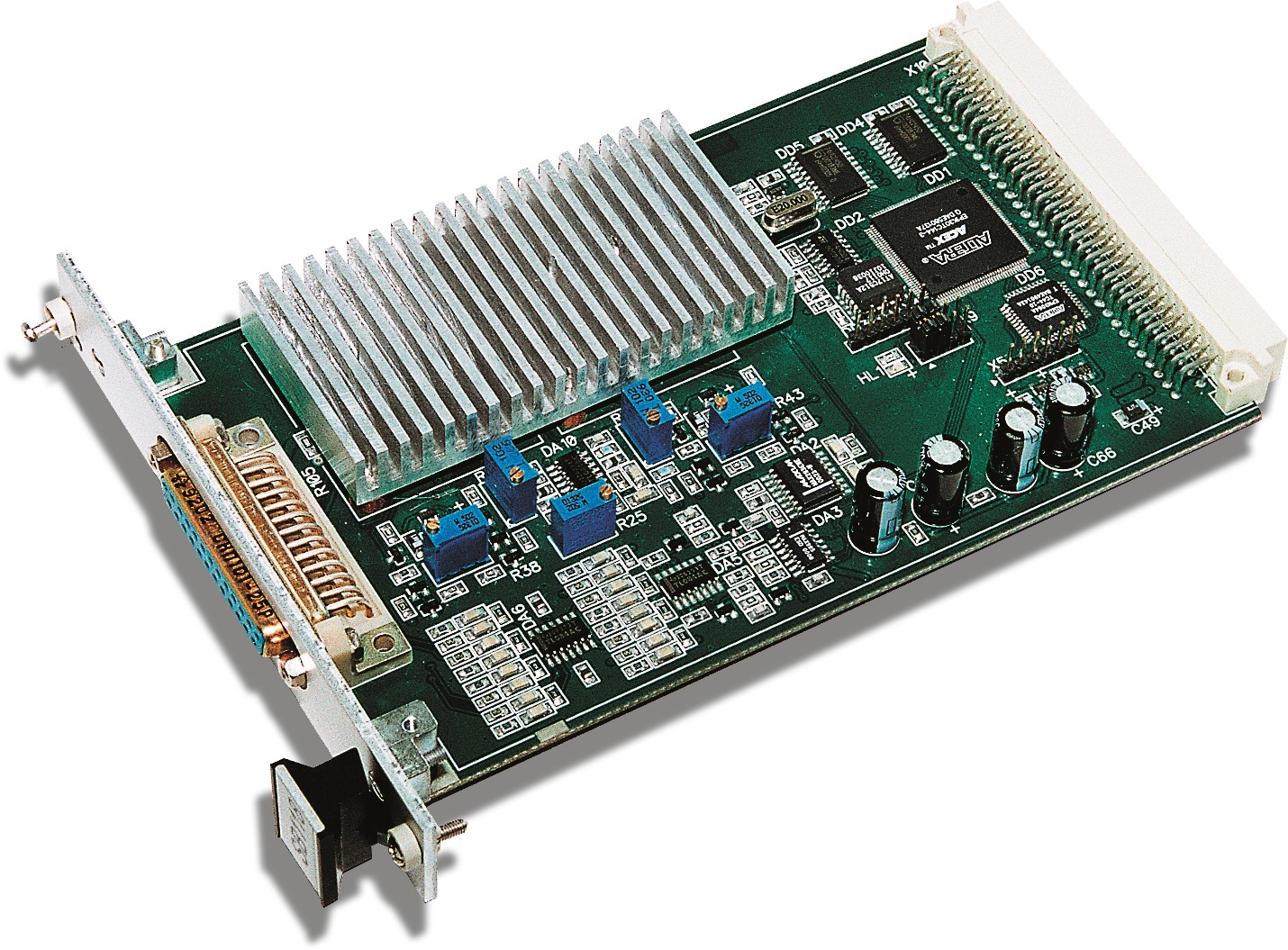

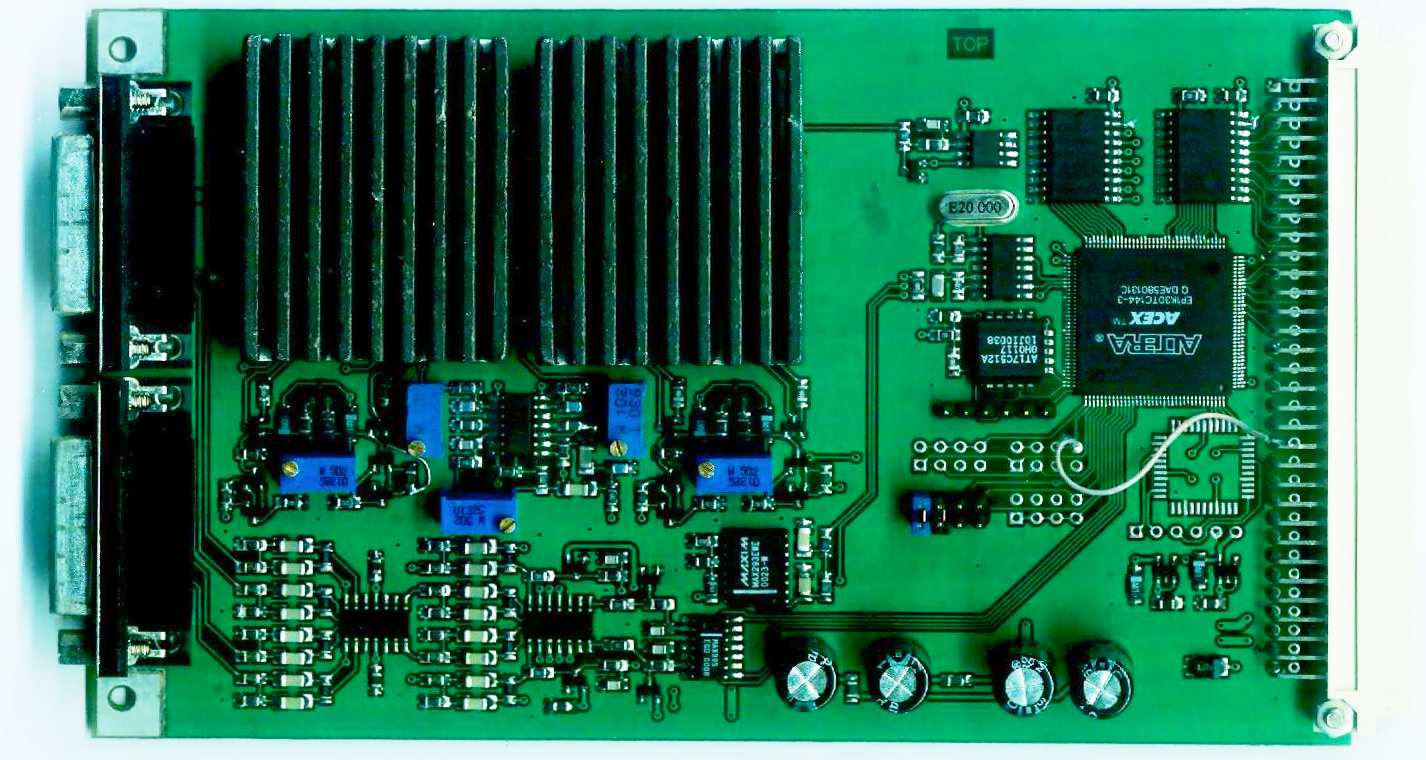

На фото прототип и серийный образец.
